一种储罐新型抗震金属软管

2019-2-16 1:43:16点击:

技术领域

本发明涉及金属软管技术领域,具体为一种储罐新型抗震金属软管。

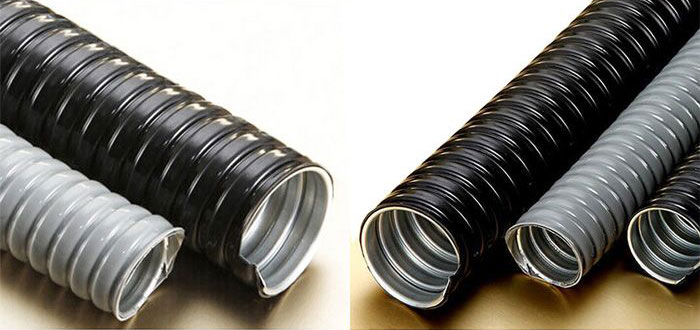

金属软管

背景技术

金属软管是现代工业中常用到的重要的一种部件,主要作用是用于连接安装管线,而现有技术中的金属软管抗震性能差,当遇到外界恶劣环境时,如地震,或者人为造成的剧烈震动时,会造成金属软管扭曲直至断开或者开裂,严重影响到金属软管的使用效果与使用使用寿命,同时在金属软管由于震动发生扭曲时,传统的连接方法,连接不稳定,金属软管发生扭曲时就会导致连接松动,为此,我们提出一种储罐新型抗震金属软管。


发明内容

本发明的目的在于提供一种储罐新型抗震金属软管,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:一种储罐新型抗震金属软管,包括金属软管,所述金属软管的外壁包裹设置有波纹管,所述波纹管的外壁包裹设置有隔离层,所述隔离层的外壁包裹设置有弹簧层,所述弹簧层的外部包裹设置有外保护层,所述金属软管的右侧连通设置有衔接管,所述衔接管套接设置有连接法兰,所述连接法兰的右侧设置有内螺纹接口,所述衔接管的内腔右侧顶部与底部均设置有卡槽,所述金属软管的左侧连通设置有固定管,所述固定管的左侧设置有固定法兰,所述固定法兰的左侧设置有与内螺纹接口相匹配的外螺纹接口,所述固定管的左侧贯穿固定法兰设置有伸缩软管,且伸缩软管延伸至固定法兰的左侧外部,所述伸缩软管的顶部左侧与底部左侧均设置有与卡槽相匹配的三角形卡块。

优选的,所述衔接管的外壁左侧环绕设置有滑槽,所述连接法兰的内腔内壁均匀设置有六组滑块,所述衔接管通过相匹配的滑槽与滑块活动连接连接法兰。^006]优选的,所述隔离层设置为橡胶皮带包裹层,且隔离层的厚度设置为三毫米,且隔离层远离波纹管的一端从左至右依次均匀设置有与弹簧层相匹配的凹槽。

金属软管

优选的,所述外保护层设置为炭炭复合材料层,且外保护层的外壁均匀设置有凸起的橡胶耐磨块。

优选的,所述外螺纹接口的左侧环绕设置有圆形凹槽,且圆形凹槽内设置有密封塾片圈,所述内螺纹接口的右侧环绕设置有与密封垫片圈相匹配的辅助圆形凹槽。

优选的,所述伸缩软管的外圆直径小于衔接管的内圆直径,所述伸缩软管上设置的三角形卡块的表面均均匀设置有横向防滑纹。

与现有技术相比,本发明的有益效果是:该储罐新型抗震金属软管,结构简单,使用方便,在金属软管的外部包裹设置了波纹管与弹簧层,当金属软管由于震动的原因造成扭曲开裂时,波纹管可继续进行二次保护金属软管内材料,同时弹簧层内的弹簧具有一定伸缩张力,可保护金属软管与波纹管,传统的法兰改为内外螺纹口进行连接,使连接更稳定,同时金属软管左侧设置的伸缩软管可插接到衔接管,同时伸缩软管与衔接管通过卡槽与二角趙,使连接更强。


附图说明

图1为本发明结构示意图;图2为本发明衔接管与连接法兰结构示意图。

图中:1金属软管、2波纹管、3隔离层、4弹簧层、5外保护层、6衔接管、601滑槽、7连接法兰、701滑块、8内螺纹接口、9卡槽、10固定管、11固定法兰、12外螺纹接口、13伸缩软管、14三角形卡块。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-2,本发明提供一种技术方案:一种储罐新型抗震金属软管,包括金属软管1,金^软管1的外壁包裹设置有波纹管2,波纹管2的外壁包裹设置有隔离层3,隔离层3的外壁包裹设置有弹簧层4,弹簧层4的外部包裹设置有外保护层5,金属软管1的右侧连通设置有衔接管6,衔接管6套接设置有连接法兰7,连接法兰7的右侧设置有内螺纹接口8,衔接管6的内腔右侧顶部与底部均设置有卡槽9,金属软管1的左侧连通设置有固定管10,固定管10的左侧设置有固定法兰11,固定法兰11的左侧设置有与内螺纹接口8相匹配的外螺纹接口12,固定管10的左侧贯穿固定法兰11设置有伸缩软管13,且伸缩软管13延伸至固定法兰11的左侧外部,伸缩软管13的顶部左侧与底部左侧均设置有与卡槽9相匹配的三角形卡块14。

其中,衔接管6的外壁左侧环绕设置有滑槽601,连接法兰7的内腔内壁均匀设置有六组滑块701,衔接管6通过相匹配的滑槽601与滑块701活动连接连接法兰7,将衔接管6通过相匹配的滑槽601与六组滑块701连接连接法兰7,可使活动连接更稳定,使连接法兰7在衔接管6表面转动时更省力;隔离层3设置为橡胶皮带包裹层,且隔离层3的厚度设置为三毫米,且隔离层3远离波纹管2的一端从左至右依次均匀设置有与弹簧层4相匹配的凹槽,橡胶皮带包裹层由于是由橡胶制成,橡胶具有一定的柔韧性,可增加整个金属软管1的抗震性能;外保护层5设置为炭炭复合材料层,且外保护层5的外壁均匀设置有凸起的橡胶耐磨块,炭炭复合材料层是由一种碳含量超过90%的纤维状炭材料与树脂组成的,炭炭复合材料是最耐腐蚀的材料之一,可增加外保护层5的抗腐蚀性能使用寿命长,而设置的橡胶耐磨块可增加外保护层5耐磨性能;外螺纹接口12的左侧环绕设置有圆形凹槽,且圆形凹槽内设置有密封塑片圈,内螺纹接口8的右侧环绕设置有与密封垫片圈相匹配的辅助圆形凹槽,通过在相匹配的圆形凹槽与辅助圆形凹槽内设置的密封垫片圈,可增加外螺纹接口12与内螺纹接口8的连接密封性;伸缩软管13的外圆直径小于衔接管6的内圆直径,便于将伸缩软管13插接到衔接管6的内腔中,伸缩软管13上设置的三角形卡块14的表面均均匀设置有横向防滑纹,通过在三角形卡块14上设置的防滑纹,可增加三角形卡块14与卡槽9的连接稳定。

工作原理:当金属软管1由于震动的原因发生扭曲,从而导致金属软管1破裂时,由于波纹管2具有一定的伸缩调节的能力,使波纹管2可进行二保护,而包裹设置的弹簧层4,通过弹簧的伸缩弹力,可通过与波纹管2的相配合,增加金属软管1的抗震扭曲能力,将伸缩软管13通过三角形卡块14卡接到衔接管6的内腔中,连接法兰7通过相匹配的滑块701与滑槽601可在衔接管6上转动,而连接法兰7在转动时会带动内螺纹接口8同时转动,连接法兰7通过内螺纹接口8可与固定法兰11上的外螺纹接口12相配合安装。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
