波纹金属软管的结构、选型和安装注意事项

2017-4-28 17:21:21点击:

一、波纹金属软管结构

    波纹金属软管具有良好的柔性,耐高温、耐腐蚀、耐高压、抗疲劳等诸多特点,相比塑料软管更加安全寿命更长。作为一种高品质的柔性管道在现代工业管路中使用较为广泛, 主要应用于航空航天、电力交通、建筑钢铁、石油化工等领域。

    波纹金属软管主要由波纹管、网套和接头组成,如图所示。


波纹金属软管示意图

二、波纹金属软管选型

    应综合考虑以下因素:介质性质、通径及压力、接头形式、位移方式、最小弯曲半径及长度等,选型不当可能造成金属软管早期失效,酿成重大的人身或设备事故。

1.类型

    为补偿管道位移、安装偏差和基础沉降,吸收振动及降低噪声等,宜选用环形波纹管金属软管;对压力较高但不频繁发生位移及振动的场合,宜选用螺旋波纹管金属软管

2.介质性质-材质

   根据介质的腐蚀性、温度等选择合适材质的金属软管

3.温度修正系数
    波纹管、网套和接头常用材料的温度修正系数见下表:

软管修正系数应按波纹管、网套和接头的温度修正系数分别确定后取其最小值。



4、接头形式:

p球面型、锥面型、平面活接头型、快速接头型、管螺纹型、法兰型和接管型

5、金属软管的长度:

 5.1 减振、消音用金属软管长度

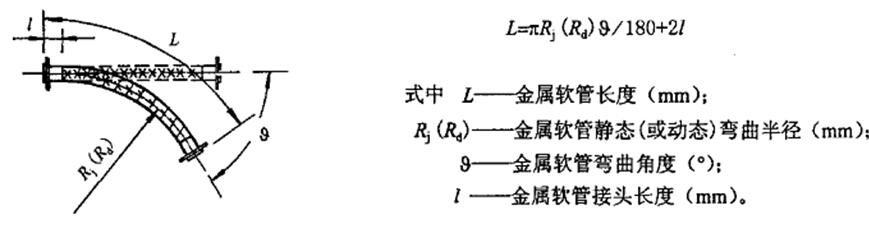

5.2角位移用金属软管长度


5.3 180°弯曲轴向移动时金属软管长度

5.4 180°弯曲径向移动时金属软管长度

6.3 径向位移用的金属软管长度


将轻油罐数据代入计算可得:L=736mm,可选800mm

SH3412-1999T 石油化工管道用金属软管 选用、检验及验收

三、波纹金属软管安装注意事项

金属软管应设置在罐前阀与管线连接处,使储罐与管线之间形成软连接。
当罐前管线工艺流程处于带压状态时,安装金属软管时应设置控制阀。
安装金属软管时要防止焊渣飞溅到软管上。
不应采用强紧法兰、螺栓的方法消除安装偏差。
金属软管安装后距自然地面的高度应大于其横向位移补偿量。
在金属软管上不应设置任何托架或支撑。
